| POWDER COMPACTING PRESS MAIN BODY SPECIFICATION |
| MODEL |
PT-20(KM-20) |
| 最大加壓能力 (ton) |
20 |
| 拔出能力 (ton) |
10 |
| 中模受壓能力 (ton) |
10 |
| 上沖行程 (mm) |
130 |
| 上沖調整量 (mm) |
60 |
| 最大充填深度 (mm) |
100 |
| 拔出最大行程 (mm) |
70 |
| 增減粉充填 (mm) |
5 |
| 變速方式 |
變頻式 |
| 成形速度 (spm) |
10-40 |
| 皮帶輪?車裝置 |
附 |
| 粉末位移 |
附 |
| 加壓力指示裝置 |
式、上下限接點附 |
| 無斷變速機 |
變頻式方式 |
| 角度設定裝置 |
附 |
| 離合器 |
氣壓式 |
上沖調整
充填調整
拔出調整
中模面位置調整
中模強制下降
кяЗ速度 |
電動式(計數器表示)
電動式(計數器表示)
電動式(計數器表示)
電動式(計數器表示)
電動式(計數器表示)
Фユчю式 |
模架固定方式 上е⑦Х部
固定йя-Ь
下ьу部 |
油壓
油壓
T型 |
| 上沖平衡裝置 |
附 |
| 上沖落下防止裝置 |
附 |
| 上沖氣墊裝置 |
附 |
| 上沖氣墊氣壓紅 |
ψ140*2本(氣墊付) |
| 充填氣壓紅 |
ψ250*2本(氣墊付) |
| 中模面位置調整(mm) |
15 |
| 迴轉式控制器 |
24點 |
| 模架搬出入方向 |
前後 |
| 每分鐘個數 |
10-40 SPM |
| 變速方式 |
變頻式 |
| 潤滑方式 |
電動強制給油 |
| 給粉裝置 |
凸輪直線式 |
| 料盒行程(mm) |
140 |
| 粉桶容量（L) |
13 |
| 成形品最大外徑 |
70 ψ |
| 粉末不足檢知 |
附 |
| 最終加壓行程(mm) |
0-8 |
| 中模強制浮動裝置 |
手動螺桿調整 |
| 荷重計指示裝置 |
三點設定數字顯示 |
| 角度控制器 |
電子式 23點 |
| 累計計數器 |
附7位數 |
| 生產計數器 |
附7位數 |
| 空氣消耗量 |
50L / MIN (20SPM/分) |
| 電源電壓 |
3ψ 220V 380V 440V 50Hz 60Hz 由客戶指定 |
| 操作電壓 |
110V 60Hz DC24V |
| 操作方式 |
寸動 連續 安全一行程 停止 非常停止 逆轉 |
| 主電動機(kw) |
5.5 |
| 重量 |
2TON |
| 機械本體尺寸 |
H2950×W1450×D1000 |
| 光電管安全裝置 |
附 |
| 上沖受壓力 |
20 |
| 上二沖受壓力 |
7.5 |
| 中模受壓力 |
10 |
| 下一沖受壓力 |
20 |
| 下二沖受壓力 |
15 |
| 下三沖受壓力 |
15 |
| 心棒受壓力 |
|
| 上一沖行程調整 |
12 |
| 上二沖行程調整 |
20 |
| 下一沖充填調整 |
固定 |
| 下二沖充填調整 |
70 |
| 心棒押出調整 |
|
| 上二沖段差調整 |
2 |
| 下一沖段差調整 |
固定 |
| 下二沖段差調整 |
30 |
| 下一沖模面調整 |
±5 |
| 下二沖模面調整 |
±5 個別 |
| 浮動心棒 |
附 |
| 可動心棒 |
附 |
| 重量 |
200 |
|

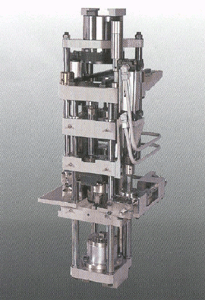

PT-20(KM-20)
簡易粉末成形機
|
|
