| POWDER COMPACTING PRESS MAIN BODY SPECIFICATION |
| MODEL |
PT- 50 (PM-50)(KM-50) |
| 最大加壓能力 (ton) |
50 |
| 拔出能力 (ton) |
15 |
| 中模受壓能力 (ton) |
25 |
| 上沖行程 (mm) |
100 |
| 上沖調整量 (mm) |
電動附計數器 50 |
| 最大充填深度 (mm) |
60 |
| 拔出最大行程 (mm) |
35 |
| 增減粉充填 (mm) |
5 |
| 變速方式 |
變頻式 |
| 成形速度 (spm) |
15-60 |
| 成形速度調整 |
扭轉式 電子調整 或 電腦設定 參數調整 |
| 離合器剎車 |
氣壓式 |
| 上沖氣墊裝置 |
附 |
| 中模面位置調整(mm) |
手動 ± 5 |
| 潤滑方式 |
電動強制給油 |
| 給粉裝置 |
凸輪直線式 |
| 料盒行程(mm) |
160 |
| 粉桶容量（L) |
30 |
| 成形品最大外徑 |
80 ψ |
| 粉末不足檢知 |
附 |
| 最終加壓行程(mm) |
0-3 |
| 中模強制浮動裝置 |
手動螺桿調整 |
| 荷重計指示裝置 |
三點設定數字顯示 |
| 角度控制器 |
電子式 23點 |
| 累計計數器 |
附7位數 |
| 生產計數器 |
附7位數 |
| 空氣消耗量 |
30L / MIN (20 SPM) |
| 電源電壓 |
3ψ 220V 380V 440V 50Hz 60Hz 由客戶指定 |
| 操作電壓 |
110V 60Hz DC24V |
| 操作方式 |
寸動 連續 安全一行程 停止 非常停止 逆轉 |
| 主電動機(kw) |
11 |
| 重量 |
6.8 TON |
| 機械本體尺寸 |
H3650 × W2500 × D1360 |
| 模架規範 |
| 上沖受壓力 |
50 |
| 上二沖受壓力 |
－ |
| 中模受壓力 |
25 |
| 下一沖受壓力 |
50 (固定) |
| 下二沖受壓力 |
40 (可動) |
| 下三沖受壓力 |
50 (固定) |
| 心棒受壓力 |
－ |
| 上一沖行程調整 |
－ |
| 上二沖行程調整 |
－ |
| 下一沖充填調整 |
固定 |
| 下二沖充填調整 |
40 |
| 心棒押出調整 |
－ |
| 上二沖段差調整 |
－ |
| 下一沖段差調整 |
40 附計數器 |
| 下二沖段差調整 |
20 |
| 下一沖模面調整 |
± 5 個別 |
| 下二沖模面調整 |
± 5 個別 |
| 浮動心棒 |
附 |
| 可動心棒 |
附 |
| 重量 |
375 |
|

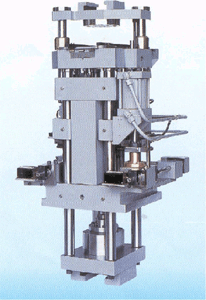

PT-50(PM-50)(KM-50)
簡易粉末成形機
|
|
