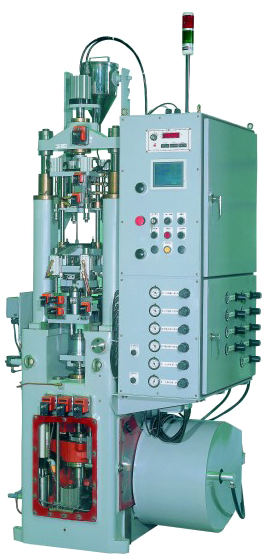

POWDER COMPACTING PRESS MAIN BODY SPECIFICATION |
MODEL |
PB-20 (SO-20) |
MAX PRESSING CAPACITY(ton) |
20 |
EJECTION CAPACITY(ton) |
10 |
DIE FLOAT STOP CAPACITY(ton) |
12 |
TOP PUNCH STROKE (mm) |
120 |
TOP PUNCH ADJUSTMENT (mm) |
60 |
MAX DEPTH OF FILLING (mm) |
100 |
MAX EJECTION STROKE (mm) |
65 |
LAST PRESSING STROKE (mm) |
5 |
DIE FLOAT ADJUSTMENT (mm) |
10 |
OVER FILL (mm) |
5 |
STROKE PER MINUTE (spm) |
10~40 |
MAIN MOTOR (kw) |
7.5 |
SPEED DEVICE |
INVERTER |
CLUTCH & BREAK |
COMBINATION TYPE |
TOP PUNCH COUNTER ADJUSTMENT |
MANUAL |
MAX DIAMETER OF PRODUCT |
70ψ |
OPERATION |
INCHINE CONTINIOUS SAFETY ONE CYCLE RVE. |
LUBRICATION |
AUTO GREASE PUMP |
FEEDER DEVICE |
CAM VIBRATION |
STROKE OF FEEDER (mm) |
120 |
POWDER TANK CAPACITY (L) |
13 |
ANGLE CONTROLLER |
ELECTRON |
WEIGHT OF PRESS (kg) |
3200 |
DIMENSION OF MACHINE (mm) |
H2700 × W1400 × D1780 |
DIE SET SPECIFICATION |
TOP PUNCH STOP CAPACITY(ton) |
20 |
UPPER 2ND PUNCH STOP CAPACITY(ton) |
12 |
DIE FLOAT STOP CAPACITY ( ton) |
12 |
LOWER 1ST PUNCH STOP CAPACITY(ton) |
20 |
LOWER 2ND PUNCH STOP CAPACITY(ton) |
20 |
LOWER 3RD PUNCH STOP CAPACITY(ton) |
20 |
CORE STOP CAPACITY(ton) |
- |
UPPER 1ST PUNCH ADJUSTMENT STROKE(mm) |
12.5 |
UPPER 2ND PUNCH ADJUSTMENT STROKE (mm) |
12.5 |
LOWER 1ST PUNCH FILLING ADJUSTMENT(mm) |
70 |
LOWER 2ND PUNCH FILLING ADJUSTMENT(mm) |
70 |
CORE EJECTION ADJUSTMENT(mm) |
±5 |
UPPER 2ND PUNCH GAP ADJUSTMENT(mm) |
±1 |
LOWER 1ST GAP ADJUSTMENT(mm) |
30 |
LOWER 2ND PUNCH GAP ADJUSTMENT(mm) |
30 |
LOWER 1ST PUNCH ADJUSTMENT(mm) |
5 |
LOWER 2ND PUNCH ADJUSTMENT(mm) |
5 |
FLOATING CORE(mm) |
65 |
CORE ROD (mm) |
65 |
WEIGHT OF DIE SET (kg) |
350 |
